Разработка технологии ремонта корпуса шестеренчатого насоса НШ-32

Описание

В дипломной работе разрабатывается ремонтный корпус шестеренчатого насоса.
В технологической части рассмотрены: методы организации производства обслуживания технического и ремонта, режим работы и фонд времени, формы организации труда на предприятиях сервиса технического и организация подготовки технической предприятия. В части организации подготовки технической предприятия более подробно разобраны: основные задачи и этапы технической подготовки производства ремонтно-обслуживающего, организация конструкторской и технологической подготовки, организационно-экономическая подготовка.

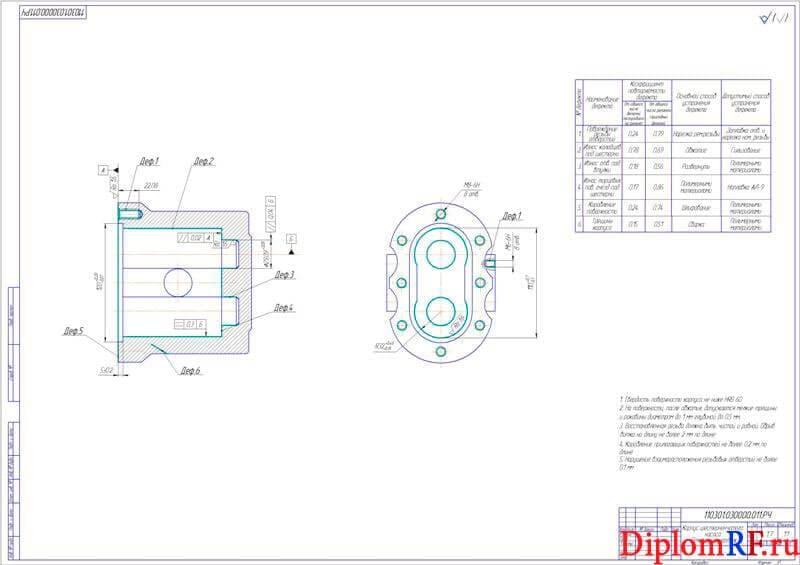

В части конструкторской проведена разработка процесса технологического восстановления детали. Описано устройство и характер износа насоса масляного НШ-32. Представлен вид общий гидравлического шестеренчатого насоса НШ-32. Разработана карта процесса технологического дефектации детали. Подобран способ рациональный, а также технология и режимы восстановления детали. Рассмотрена пресс-форма для обжатия корпусов насосов. Выполнены следующие расчеты: режимов растачивания, норм времени на обжатие, норм времени на растачивание. Спроектирована конструкция для расточки корпуса насоса. Проведен обзор существующих конструкций и дано обоснование выбранной конструкции. Приведено устройство конструкции. Представлены принцип работы конструкции и прочностные расчеты.
В разделе безопасности жизнедеятельности дана оценка состояния безопасности жизнедеятельности. Представлена организация работы по охране труда на предприятии и внедрены рекомендации по улучшению условий труда. Рассчитано освещение. Рассмотрена инструкция по технике безопасности при эксплуатации приспособления, а также безопасность жизнедеятельности ситуациях чрезвычайных.
В разделе охрана среды окружающей описана охрана среды окружающей в современных условиях развития, а также проведено знакомство с нормативно-правовыми документами регулирующими охрану окружающей среды. Проанализирована деятельность природоохранная предприятия. Приведена экспертиза экологическая приспособления.
В экономическом разделе представлено обоснование экономическое проекта. Рассчитана эффективность экономическая реализации проекта организации обслуживания технического и ремонта ТТК и эффективность экономическая вложений капитальных на изготовление приспособления для расточки корпусов насосов НШ-32. Проведено сравнение показателей технико-экономических эффективности конструкции.

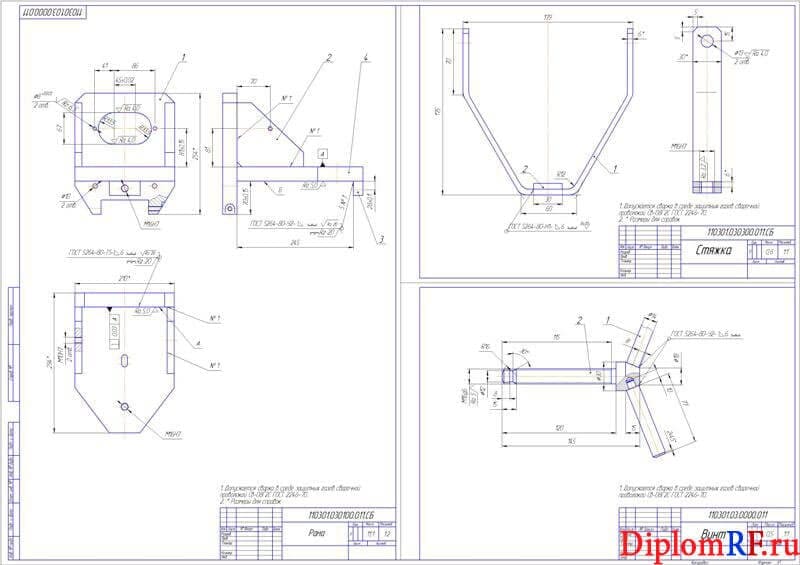

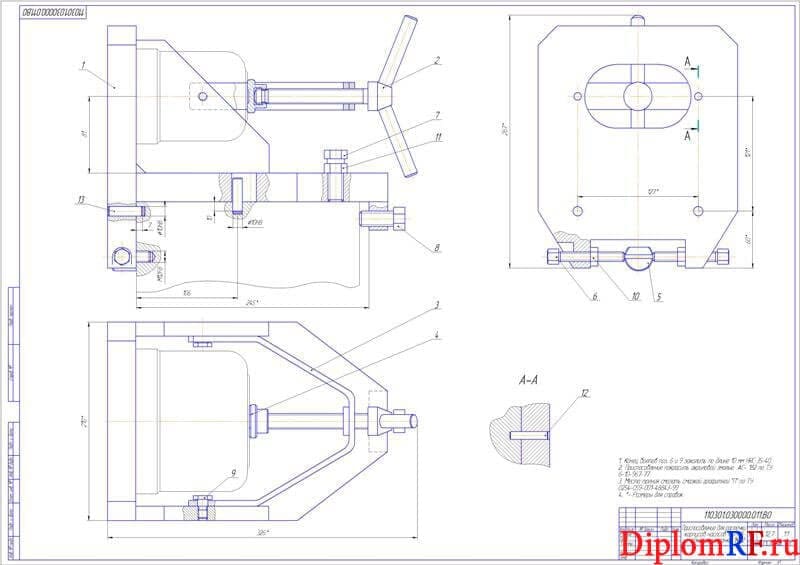

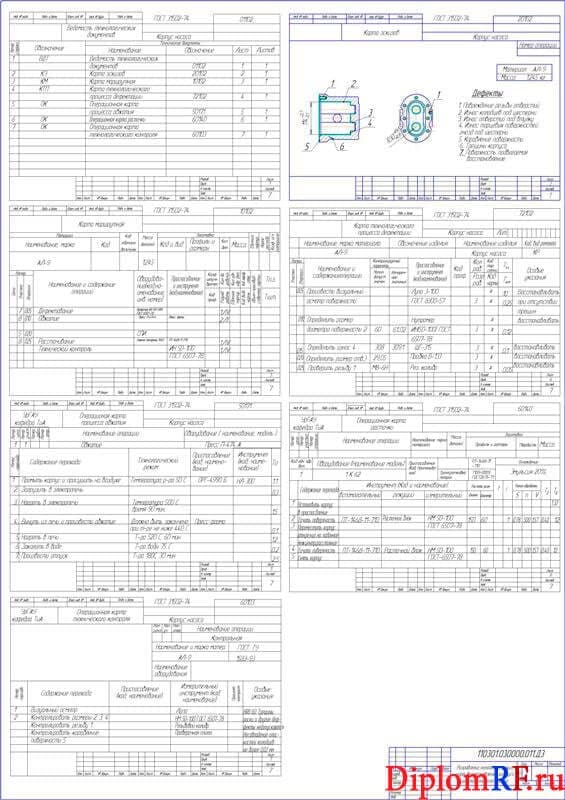

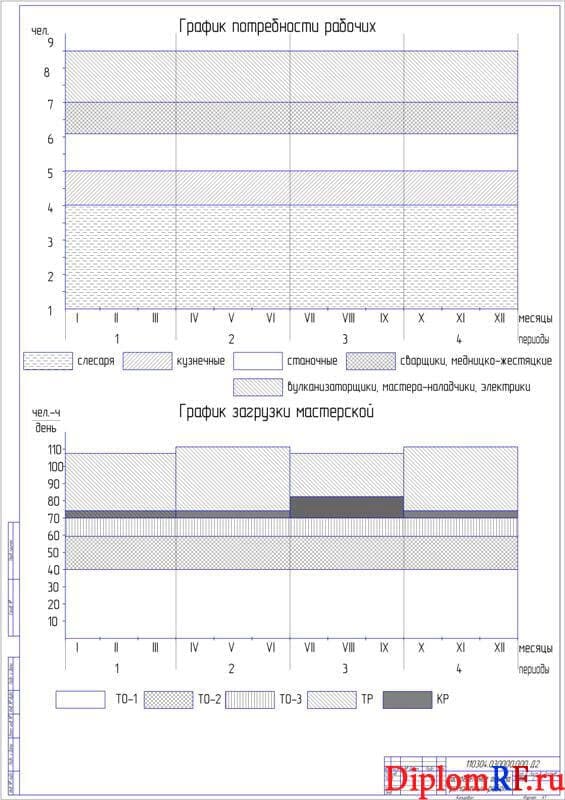

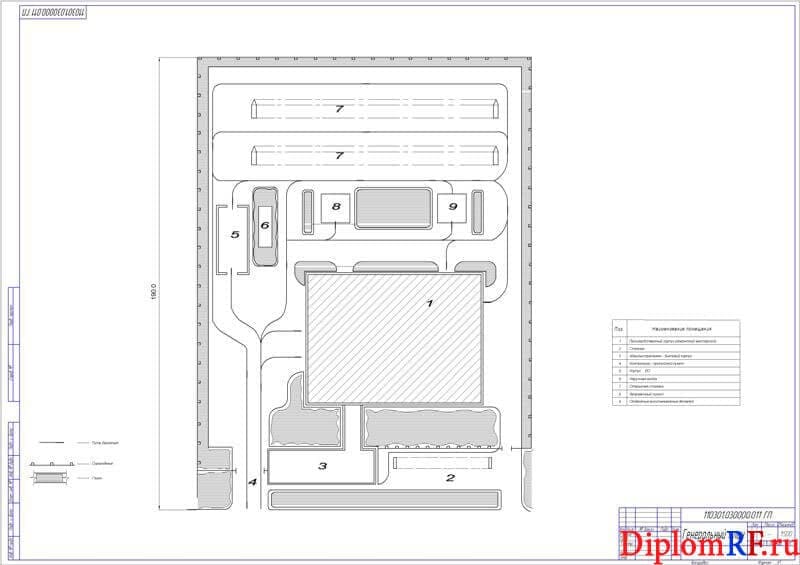

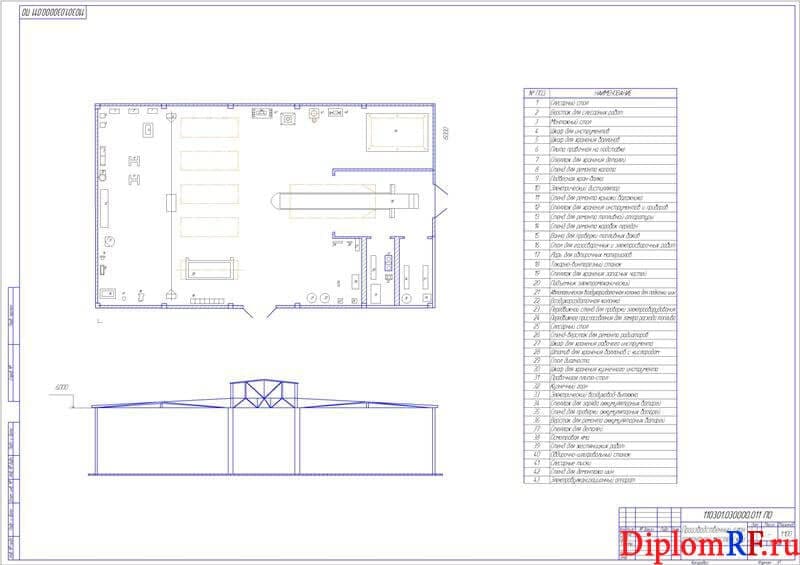

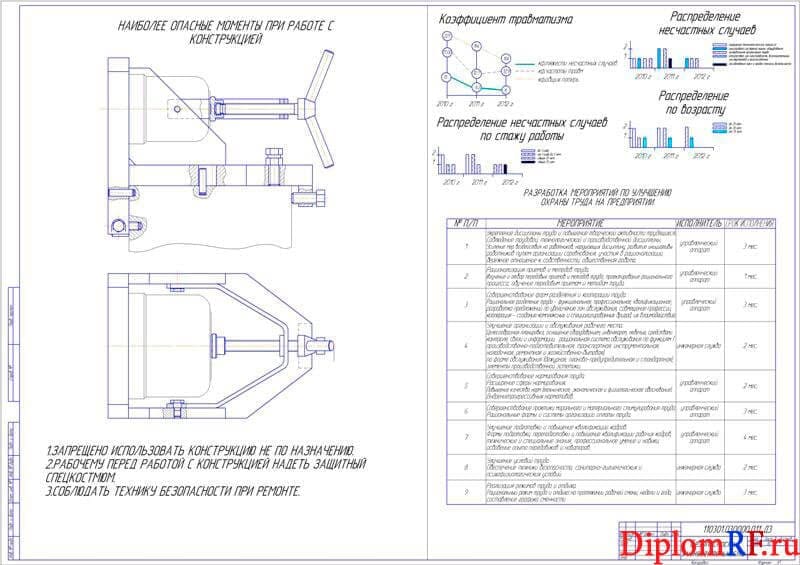

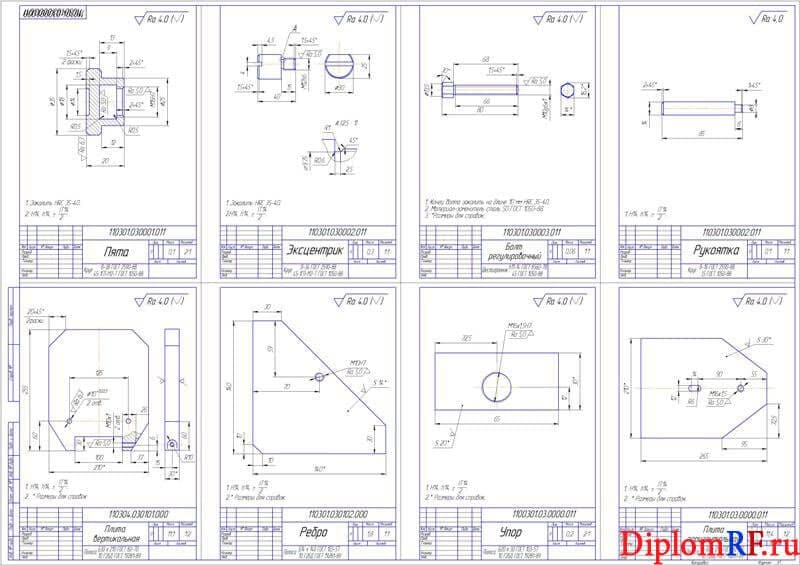

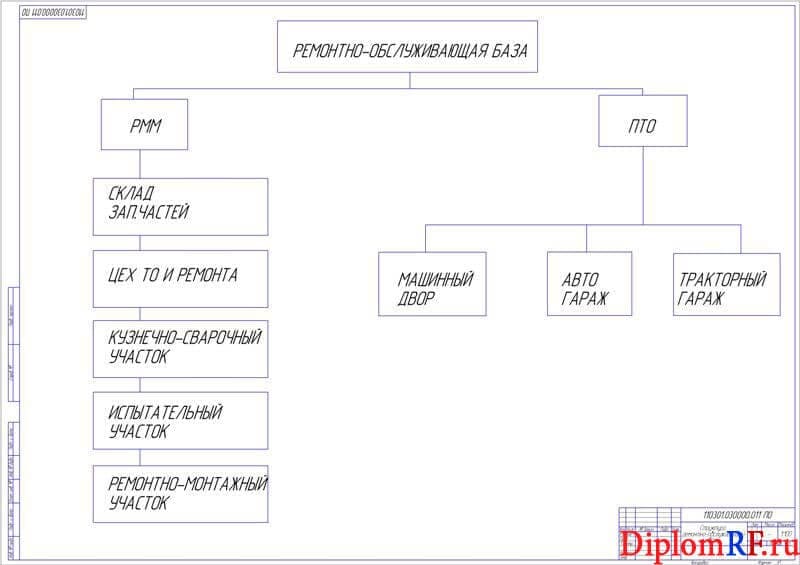

В графической части представлены следующие чертежи: структуры базы ремонтно-обслуживающей, распределения объема ремонтных работ, плана генерального, плана производственного ремонтной мастерской, приспособления для расточения корпусов насосов на токарном станке, корпуса шестерененчатого, разработки технологических карт восстановления корпуса шестеренчатого насоса, безопасности жизнедеятельности. Чертежи деталей: рама, винт, стяжка, пята, эксцентрик, болт регулировочный, рукоятка, плита горизонтальная, упор, ребро, плита вертикальная.
