Проектирование газопоршневого двигателя мощностью 1000кВт для работы на биогазе

Код: 01.01.02.09.11

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Газ, Газовый двигатель, Биогаз, Природный газ, Газовое оборудование, Биотопливо

Пояснительная записка (в программе Word) 98 с., 15 рис., 15 табл., 20 источников, 1 приложение
Чертежи (в программе Компас) 6 листов плакатов и чертежей
ВУЗ Уральский федеральный университет имени первого Президента России Б.Н. Ельцина
Спецификация 1 лист

Содержание

Задание на проектирование
Реферат
Перечень листов графических документов
Перечень условных обозначений
Введение
1 Тепловой расчет
1.1 Выбор конструктивных параметров двигателя
1.2 Выбор исходных параметров для теплового расчета
1.3 Выбор расчетных параметров
1.4 Расчет рабочего цикла
1.4.1 Параметры рабочего тела
1.4.2 Процесс впуска
1.4.3 Процесс сжатия
1.4.4 Процесс сгорания
1.4.5 Процесс расширения
1.4.6 Параметры, характеризующие рабочий цикл
2 Расчёт кинематики и динамики
2.1 Кинематика поршня
2.2 Расчет индикаторной диаграммы
2.3 Расчет сил действующих в КШМ
2.4 Векторная диаграмма сил, действующих на шатунную шейку
2.5 Диаграмма износа шатунной шейки
2.6 Расчет крутящих моментов
2.7 Расчет маховика
3 Расчет на прочность основных деталей
3.1 Расчет шатуна
3.1.1 Расчет поршневой головки шатуна
3.1.2 Расчет стержня шатуна
3.1.3 Расчет кривошипной головки
3.2 Расчет поршня
3.3 Расчет поршневого кольца
4 Технологическая часть
4.1 Размерный анализ
5 Проблемы работы пары клапан-седло
6 Методы борьбы с повышенным износом пары клапан-седло
6.1 Специальные масла
6.2 Технологические приемы упрочнения деталей
6.2.1 Плазменно-порошковая наплавка
6.2.2 Лазерное легирование
6.2.3 Наплавка токами высокой частоты

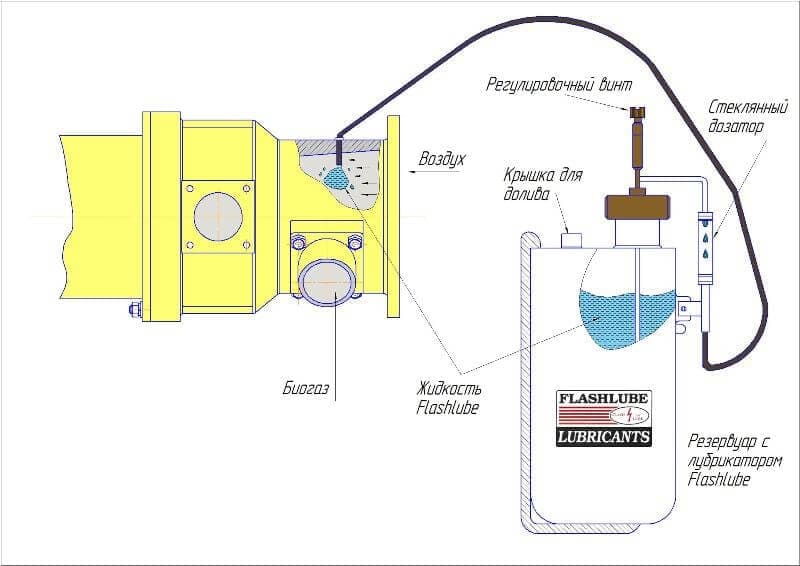

6.3 Система Flashlube
7 Экономическое обоснование дипломного проекта
7.1 Анализ эффективности новой продукции двигателя в сфере
производства
7.2 Экономическое обоснование применения газового двигателя в
сфере эксплуатации
7.2.1 Расчет текущих (эксплуатационных) затрат на годовой
объем производства
7.2.2 Капитальные вложения (единовременные затраты)
7.2.3 Расчет итоговых показателей
8 Безопасность проекта
8.1 Введение
8.2 Характеристика опасных производственных факторов и
мероприятий по обеспечению травмобезопасности оборудования
8.3 Электробезопасность
8.4 Гигиеническая оценка условий и характеристика труда
8.4.1 Состояние воздуха рабочей зоны
8.4.2 Освещенность
8.4.3 Виброакустические факторы
8.4.4 Расчет глушителя шума
8.4.5 Эргономичность рабочего места
8.5 Пожарная безопасность
8.6 Выводы
8.7 Чрезвычайные ситуации
8.8 Природопользование и охрана окружающей среды
9 Описание конструкции двигателя
Заключение…
Список используемой литературы

Состав чертежей

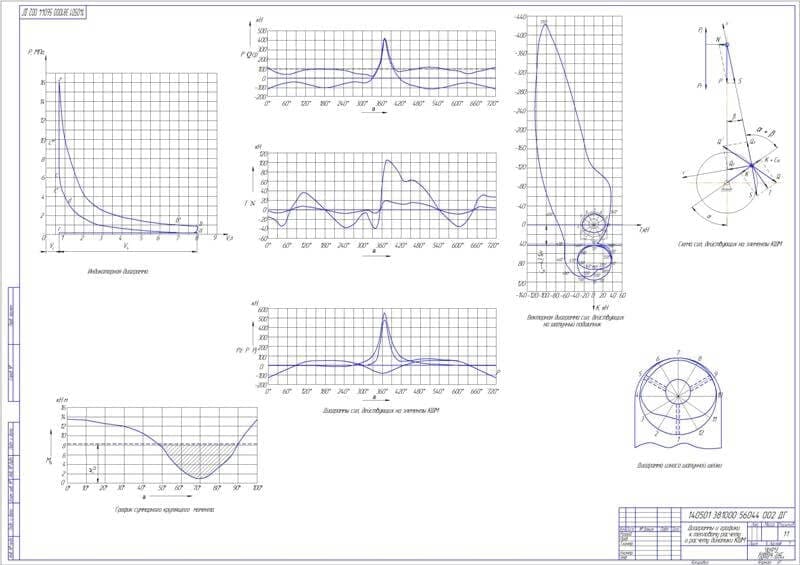

Плакат диаграмм и графиков к тепловому расчету и расчету динамики КШМ А1

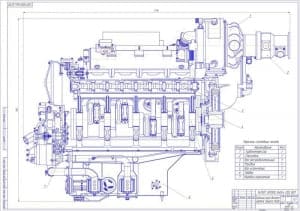

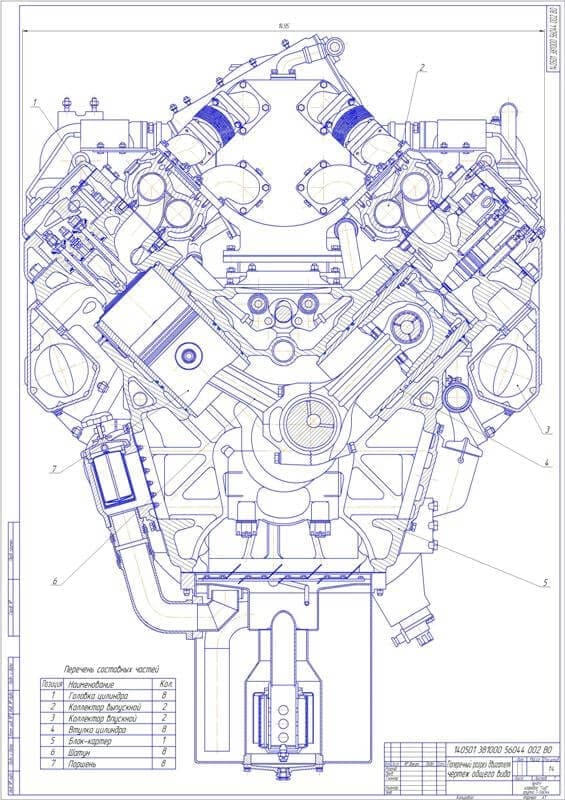

Чертёж общего вида поперечного разреза двигателя А1

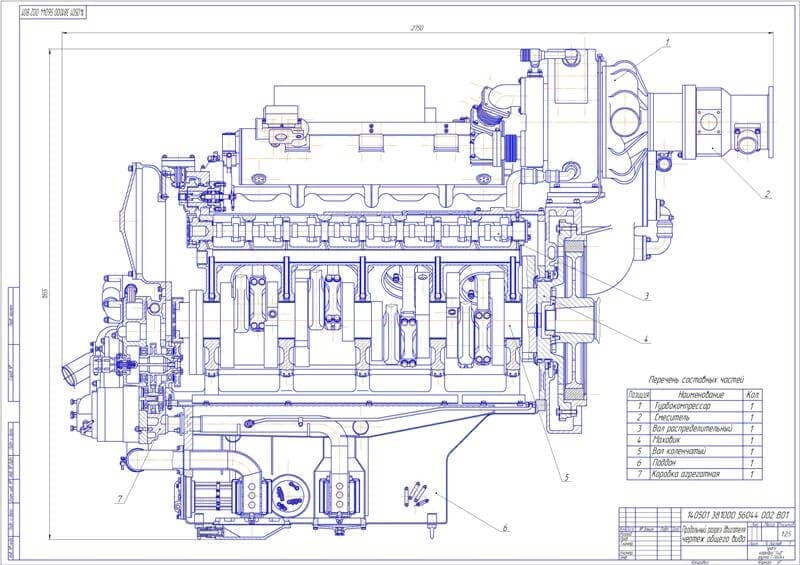

Чертёж общего вида продольного разреза двигателя А1

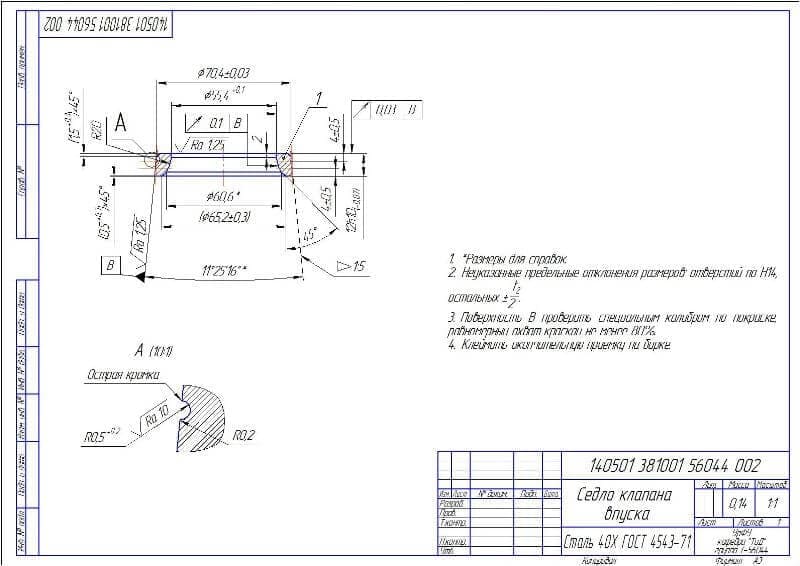

Рабочий чертеж детали седло клапана впуска А3

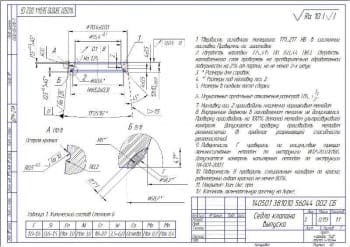

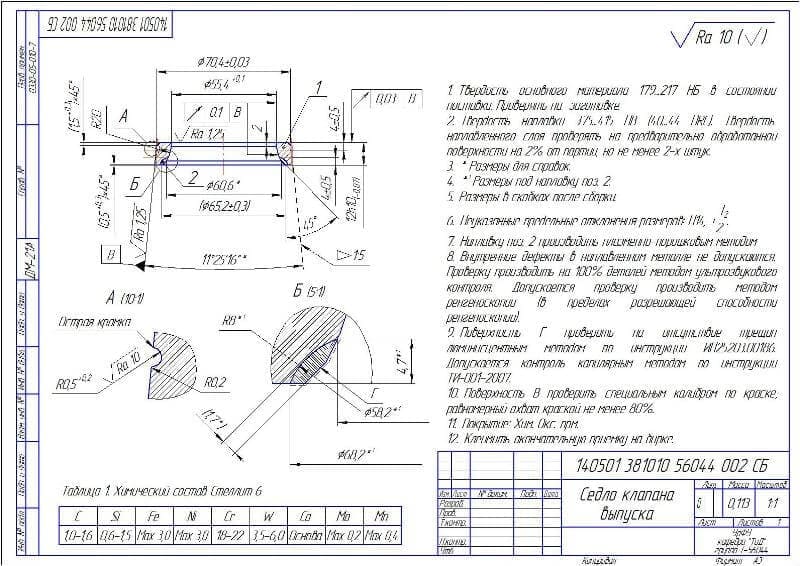

Деталь седло клапана выпуска А3
Плакат спецчасти: схема действия А1

Описание

В дипломной работе произведен анализ газового двигателя для работы на биогазе мощностью 1000кВт. Выбраны конструктивные параметры двигателя, исходные параметры для теплового расчета и расчетные параметры.

Произведен расчет рабочего цикла, а именно: параметров рабочего тела, процессов впуска, сжатия, сгорания и расширения, а также параметров, характеризующих рабочий цикл. Произведены расчеты кинематики и динамики, в том числе: кинематики поршня; индикаторной диаграммы; сил, действующих в КШМ; векторной диаграммы сил, действующих на шатунную шейку; диаграммы износа шатунной шейки; крутящих моментов; маховика.

Рассмотрен расчет на прочность основных деталей, а именно: расчет шатуна, в том числе поршневой головки шатуна, его стержня и кривошипной головки; расчет поршня и расчет поршневого кольца.

Проведен размерный анализ и определены проблемы работы пары клапан-седло. Выявлены методы борьбы с повышенным износом пары клапан-седло, а именно применение специальных масел, технологические приемы упрочнения деталей, в том числе плазменно-порошковая наплавка, лазерное легирование и наплавка токами высокой частоты, а также использование системы Flashlube.

Приведено экономическое обоснование применения газового двигателя в сфере эксплуатации. Проведен анализ эффективности новой продукции двигателя в сфере производства. Рассчитаны текущие (эксплуатационные) затраты на годовой объем производства, капитальные вложения (единовременные затраты), а также итоговые показатели.

Дана характеристика опасных производственных факторов и мероприятий по обеспечению травмобезопасности оборудования, также рассмотрена электробезопасность, приведена гигиеническая оценка условий и характеристика труда, в том числе состояние воздуха рабочей зоны, освещенность, виброакустические факторы, расчет глушителя шума, эргономичность рабочего места, рассмотрены пожарная безопасность и природопользование и охрана окружающей среды. Приведено описание конструкции двигателя.

В данной работе представлены поперечный, продольный разрезы двигателя, сборочный чертеж седла клапана выпуска, тепловой расчет, а также диаграммы и графики к расчету динамики, расчет деталей на прочность. Разработана технологическая часть изготовления седла клапана выпуска. Прорабатывался вопрос экологии и безопасности, проектируемого двигателя. А также экономическая часть, показывающая целесообразность применения разработанного двигателя.

Благодаря своим конструктивным и технико-эксплуатационным показателям спроектированный газопоршневой двигатель может работать совместно с генератором для выработки электрической энергии.

Дополнительные материалы: Таблицы технологического процесса обработки седла выпускного клапана на 4 листах в программе Компас
