Содержание
Введение
1 Часть экономическая
1.1 Актуальность темы проекта дипломного
1.2 Основные показатели технико-экономические проектируемой ГРЭС
1.3 Себестоимость единицы электроэнергии
1.4 Срока окупаемости станции
2 Часть основная
2.1 Данные исходные
2.2 Описание схемы тепловой и подготовка данных к расчёту
2.3 Давление в отборах пара нерегулируемых на подогреватели сетевые
2.4 Построение процесса расширения пара на i-s диаграмме
2.5 Параметры по элементам схемы
2.6 Установка по подогреву воды сетевой
2.7 Предварительного расход пара на турбину
2.8 Баланс пара и воды
2.9 Расчет схемы регенеративной
2.10 Составление баланса теплового и материального
2.11 Показатели технико – экономические
2.12 Подбор оборудования основного ГРЭС
2.13 Подбор оборудования вспомогательного в пределах ПТС
2.14 Описание турбины модернизированной К – 800 – 240
2.15 Подбор параметров оптимальных ступени радиально-осевой
2.16 Расчет детальный ступени двухпоточной радиально – осевой ЦНД
2.17 Расчет детальный ступени первой осевой ЦНД
2.18 Расчет детальный второй и третьей (с двойным выхлопом в конденсатор) осевых ступеней ЦНД
2.19 Расчет подогревателей сетевых
2.20 Узел учета энергии отпускаемой тепловой
3 Подбор площадки и плана генерального станции
4 Охрана среды окружающей
4.1 Определение выбросов веществ вредных
4.2 Подбор количества труб дымовых и её расчет
5 Безопасность объекта проектируемого
5.1 Общая характеристика объекта проектируемого с точки зрения безопасности и безвредных условий труда
5.2 Решение объемно–планировочное задания цеха проектируемого
5.3 Анализ и устранение опасностей потенциальных и вредностей процесса технологического
5.4 Санитария производственная
5.5 Предотвращение ситуаций аварийных
5.6 Расчет зануления электрооборудования
Заключение
Список библиографический
Приложение А
Состав чертежей

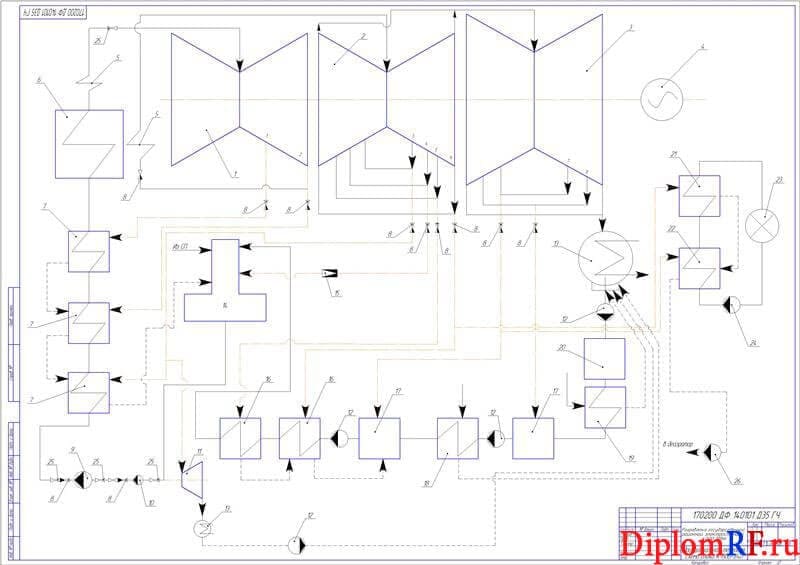

- Схема блока принципиальной тепловой К-800-240 (формат А1)

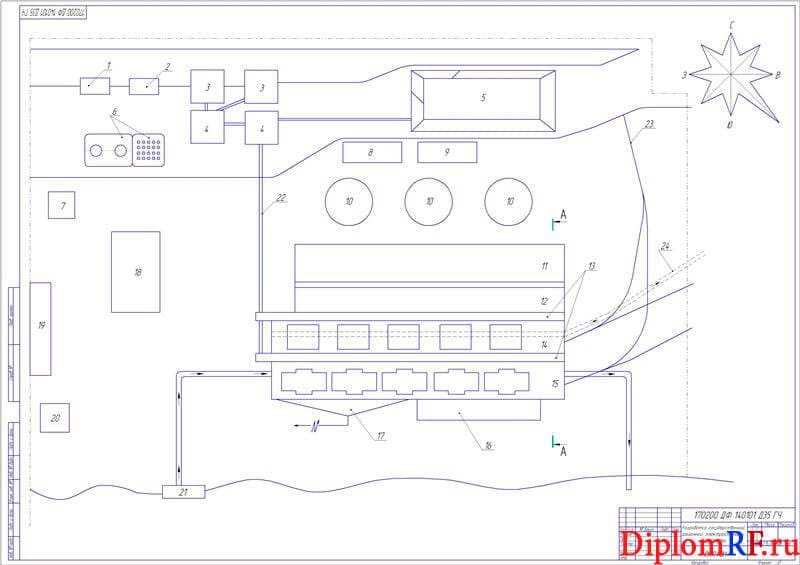

- Чертеж плана генерального (формат А1)

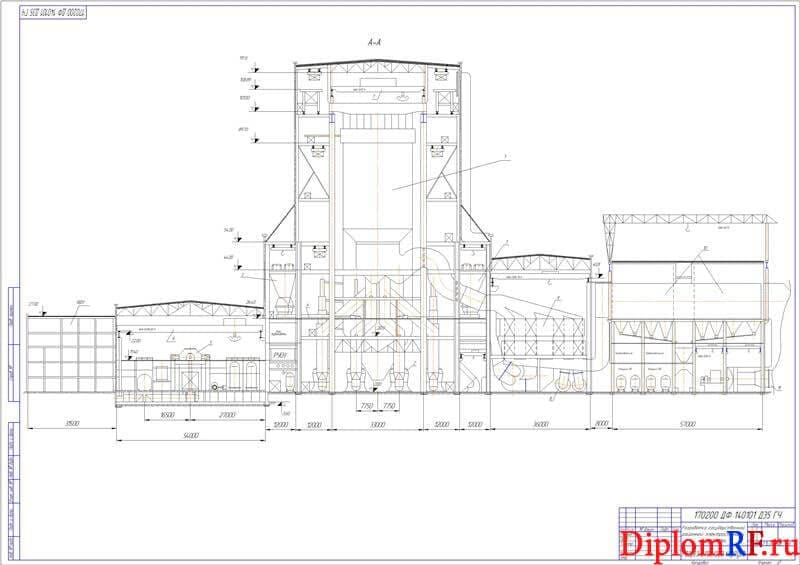

- План в разрезе главного корпуса (формат А1)

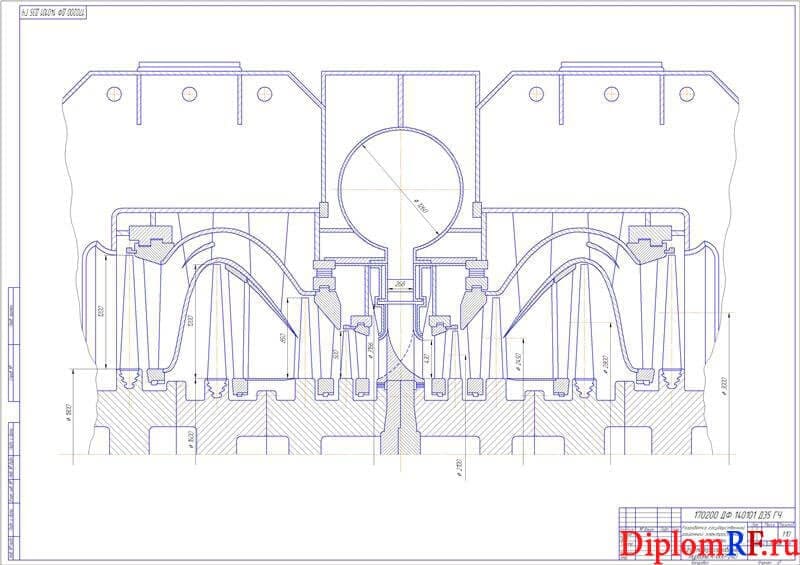

- Чертеж ЦНД модернизированной турбины К-800-240 (формат А1)

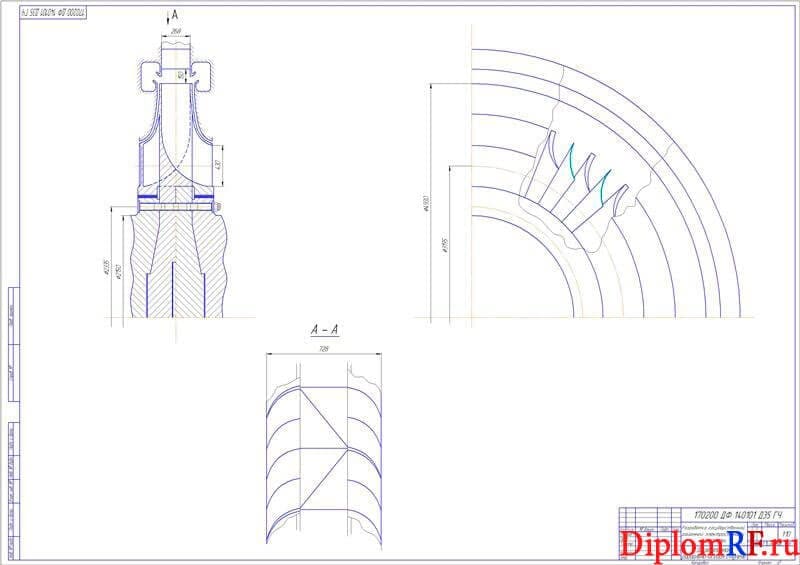

- Чертеж двухпоточной радиально-осевой ступени (формат А1)

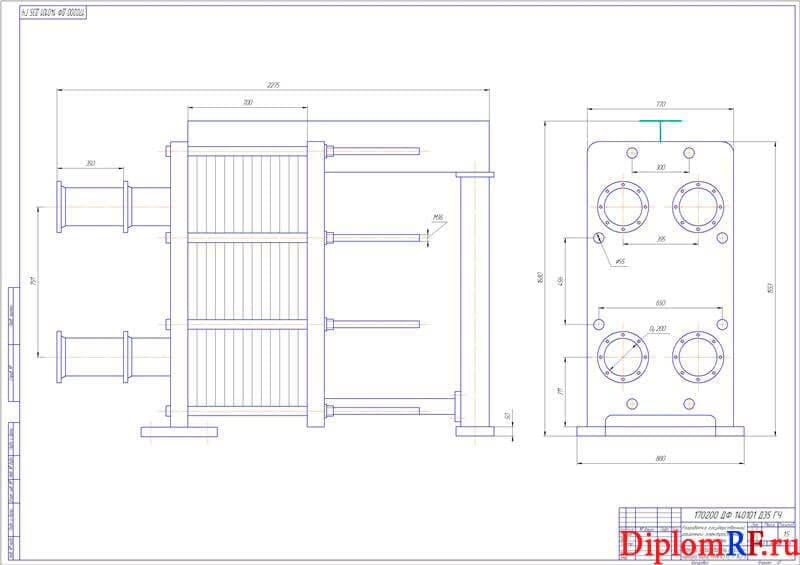

- Чертеж сетевого подогревателя типа пластинчатого (формат А1)

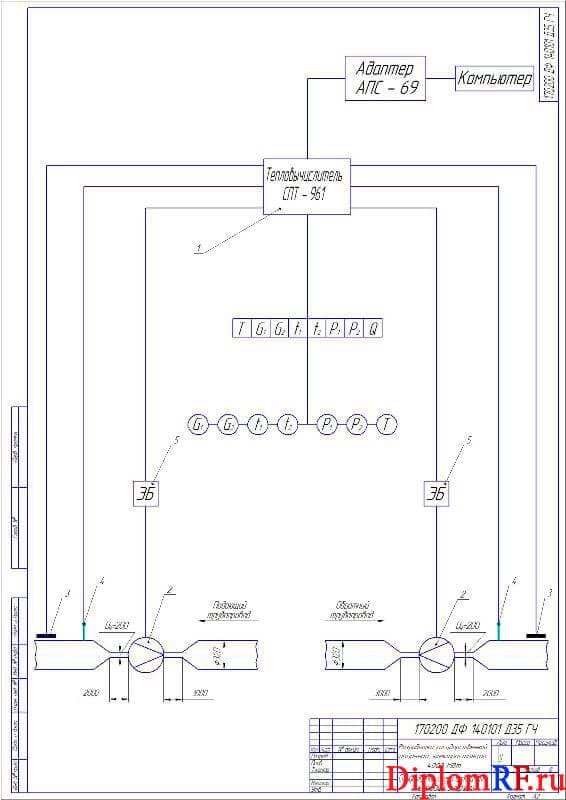

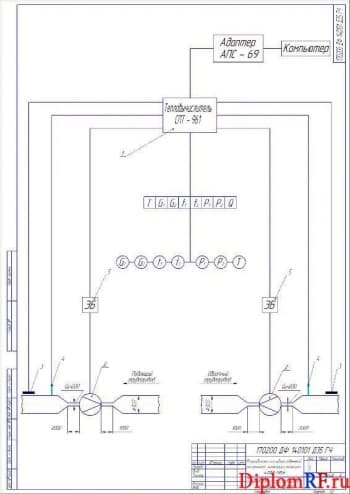

- Структурная схема узла учёта энергии тепловой (формат А2)

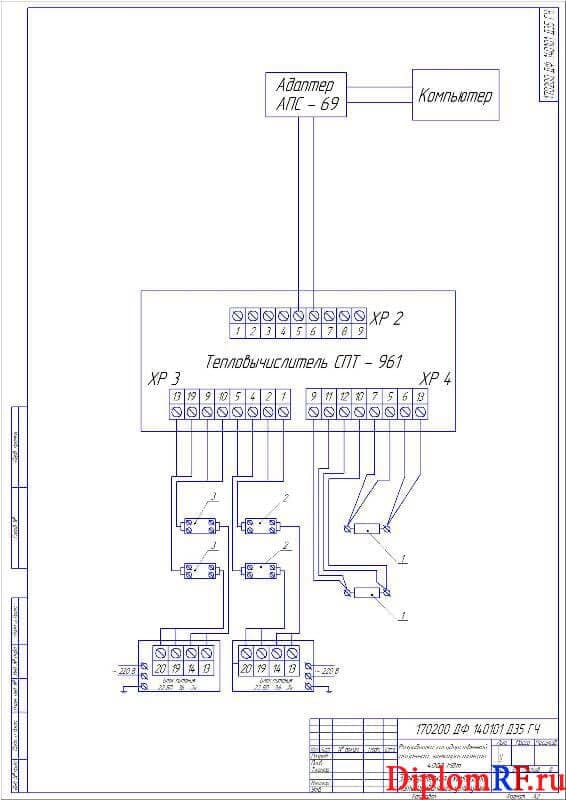

- Электрическая схема автоматизированного узла учёта (формат А2)

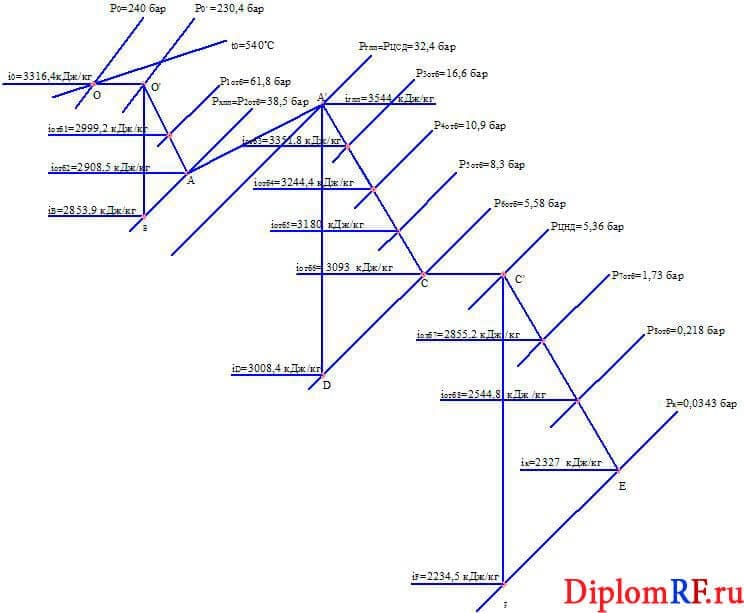

- Фрагмент процесса расширения пара в турбине
Описание
В дипломной работе спроектирована принципиально новая конструкция ЦНД повышенной пропускной способности с заменой неподвижного рассекателя и первых двух по ходу пара осевых ступеней в каждом потоке двухпоточной радиально – осевой ступенью меандрообразного типа. Двухпоточная радиально – осевая ступень способна срабатывать значительный теплоперепад, имеет достаточно высокий КПД (91%). Конструкция ДРОС представлена на листе 5. Высота сопловых лопаток составляет 268 мм, выходная высота рабочих лопаток составляет 430мм. Для повышения пропускной способности ЦНД организован двойной выхлоп в конденсатор. Модернизированная конструкция ЦНД представлена на листе 4. Высота рабочих лопаток последней ступени составляет 1200 мм, изготовленных из титанового сплава. Такая конструкция ЦНД турбины позволяет сократить число ЦНД до одного, уменьшить её габариты, вследствие чего уменьшается металлоемкость, сделать её компактней, повысить КПД турбоустановки в целом. Все это обуславливает актуальность темы проекта.
В рамках диплома были выполнены следующие расчеты:
- Экономическое обоснование выбора состава основного оборудования, в качестве которого выбрано пять турбин К – 800 – 240 и пять котлов П – 67 Т-образной компоновки производительностью 2650 т/ч.
- Рассчитан срок окупаемости станции;
- Выполнен расчет принципиальной тепловой схемы блока К – 800 – 240, в состав которой входит три конденсатных насоса, блочная обессоливающая установка, охладитель эжекторного пара ОУ2, два ПНД смешивающего типа, охладитель пара с уплотнений ОУ1, два ПНД поверхностного типа, деаэратор высокого давления и три ПВД, а также установка по подогреву сетевой воды.
- Осуществлен выбор основного и вспомогательного оборудования.
- Затем произвел расчет проточной части ЦНД. ЦНД имеет двухпоточную конструкцию, ротор сболченного типа с центральной расточкой, что дает ему ряд преимуществ.
- Выполнил детальный расчет двухпоточной радиально – осевой ступени. Выходную высоту рабочей лопатки ДРОС предварительно принимал по заменяемой второй по ходу пара лопатки штатного ЦНД.
- Аналогично выполнил детальный расчет осевых ступеней, которые имеют следующие размеры…
- Вместо сетевых подогревателей кожухотрубчатого типа установил подогреватели пластинчатого типа и произвел их расчет. Пластинчатые подогреватели имеют ряд преимуществ перед кожухотрубчатыми. Конструкция такого подогревателя содержит набор гофрированных пластин, изготовленных из коррозионностойкого материала, с каналами для двух теплоносителей. Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая пластина снабжена прокладкой из термостойкой резины, уплотняющей соединения и направляющей различные потоки жидкости в соответствующие каналы.
- Далее разработал схему узла учета отпускаемой тепловой энергии, состоящей из тепловычислителя СПТ – 961, электронного блока ЭБ, подающего и обратного трубопроводов диаметром 320 мм с установленными в них термопреобразователя сопротивления КТСПР – 001, преобразователя давления Сапфир – 22МДИ и расходомера – счетчика ультразвукового типа UFM – 001.
- Выполнил расчет вредных выбросов, выбрал площадку и генеральный план станции, спроектировал главный корпус.
В представленном дипломном проекте осуществлена разработка государственной районной электростанции на 4000 МВт.
В первом разделе пояснительной записки представлена экономическая часть. Описана актуальность темы проекта дипломного. Определены основные показатели технико-экономические проектируемой ГРЭС, а именно: ежегодные издержки, связанные с эксплуатацией; затраты на топливо; расходы на оплату труда; амортизационные отчисления; расходы по ремонтному обслуживанию; прочие расходы. Рассчитаны себестоимость единицы электроэнергии и срок окупаемости станции.
В части основной приведены исходные данные. Дано описание схемы тепловой и подготовка данных к расчёту. Определено давление в отборах пара нерегулируемых на подогреватели сетевые. Построен процесс расширения пара на i-s диаграмме. Рассчитаны параметры по элементам схемы. Составлена схема по установке по подогреву воды сетевой. Выполнен расчет предварительного расход пара на турбину. Составлен баланс пара и воды. Совершен расчет схемы регенеративной, а именно рассчитаны: ПВД, деаэратор, ПНД. Приведено составление баланса теплового и материального. Определены показатели технико–экономические. Осуществлен подбор оборудования основного ГРЭС и подбор оборудования вспомогательного в пределах ПТС. Дано описание турбины модернизированной К – 800 – 240. Подобраны параметры оптимальные ступени радиально-осевой. Произведены детальные расчеты: ступени двухпоточной радиально – осевой ЦНД, ступени первой осевой ЦНД, второй и третьей (с двойным выхлопом в конденсатор) осевых ступеней ЦНД. Выполнен расчет подогревателей сетевых и узла учета энергии отпускаемой тепловой.
В третьем разделе осуществлен подбор площадки и плана генерального станции.
В разделе охрана среды окружающей определены выбросы веществ вредных и подобрано количество труб дымовых и представлен их расчет.
В разделе безопасность объекта проектируемого приведена общая характеристика объекта проектируемого с точки зрения безопасности и безвредных условий труда. Представлены решения объемно–планировочные задания цеха проектируемого. Произведен анализ и устранение опасностей потенциальных и вредностей процесса технологического. Рассмотрена санитария производственная предотвращение ситуаций аварийных. Выполнен расчет зануления электрооборудования.
В части графической дипломного проекта представлены следующие чертежи: схемы блока принципиальной тепловой К-800-240, плана генерального, разреза главного корпуса, ЦНД модернизированной турбины К-800-240, двухпоточной радиально-осевой ступени, сетевого подогревателя типа пластинчатого, структурной схемы узла учёта энергии тепловой, электрической схемы автоматизированного узла учёта.
